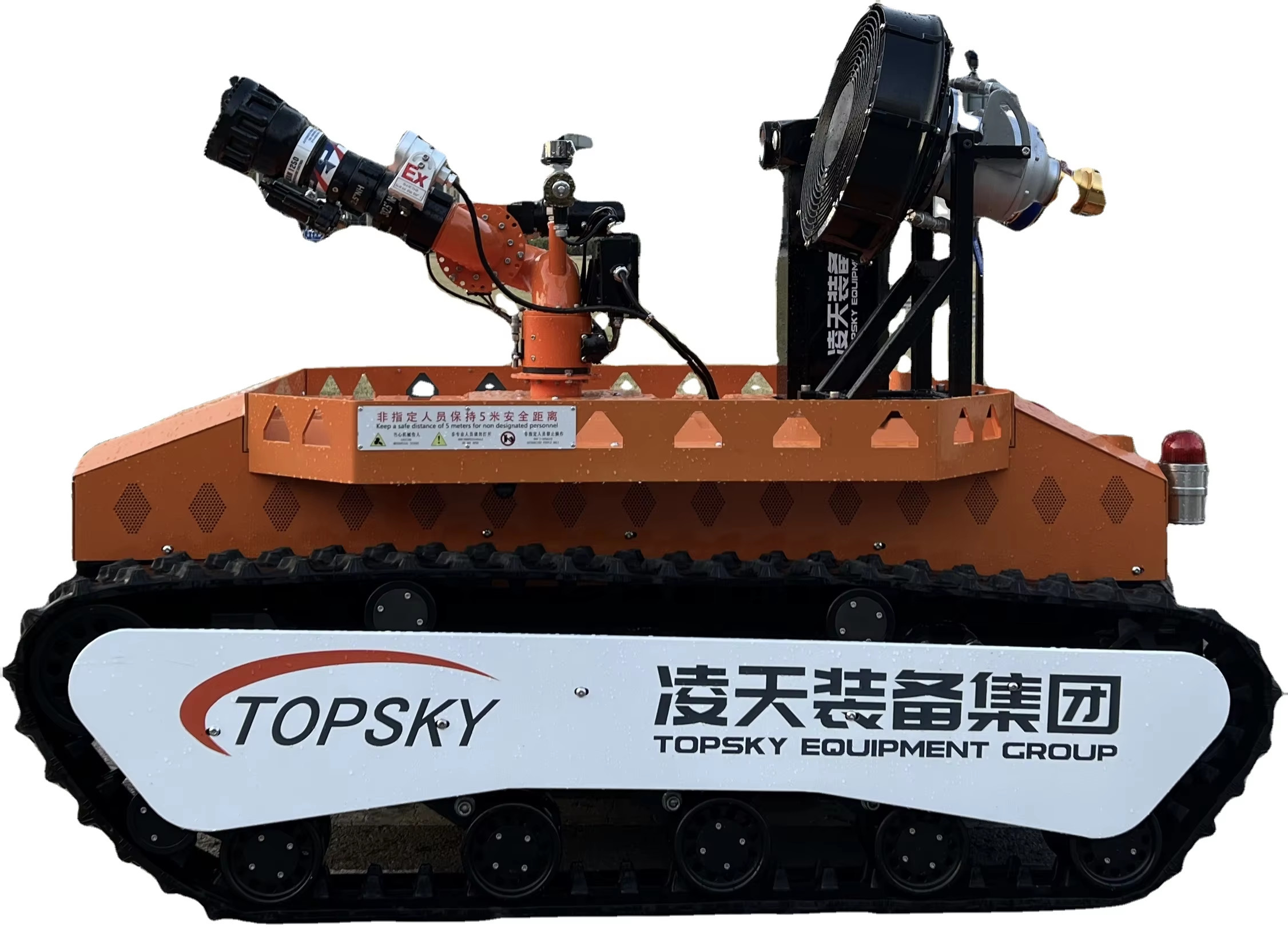

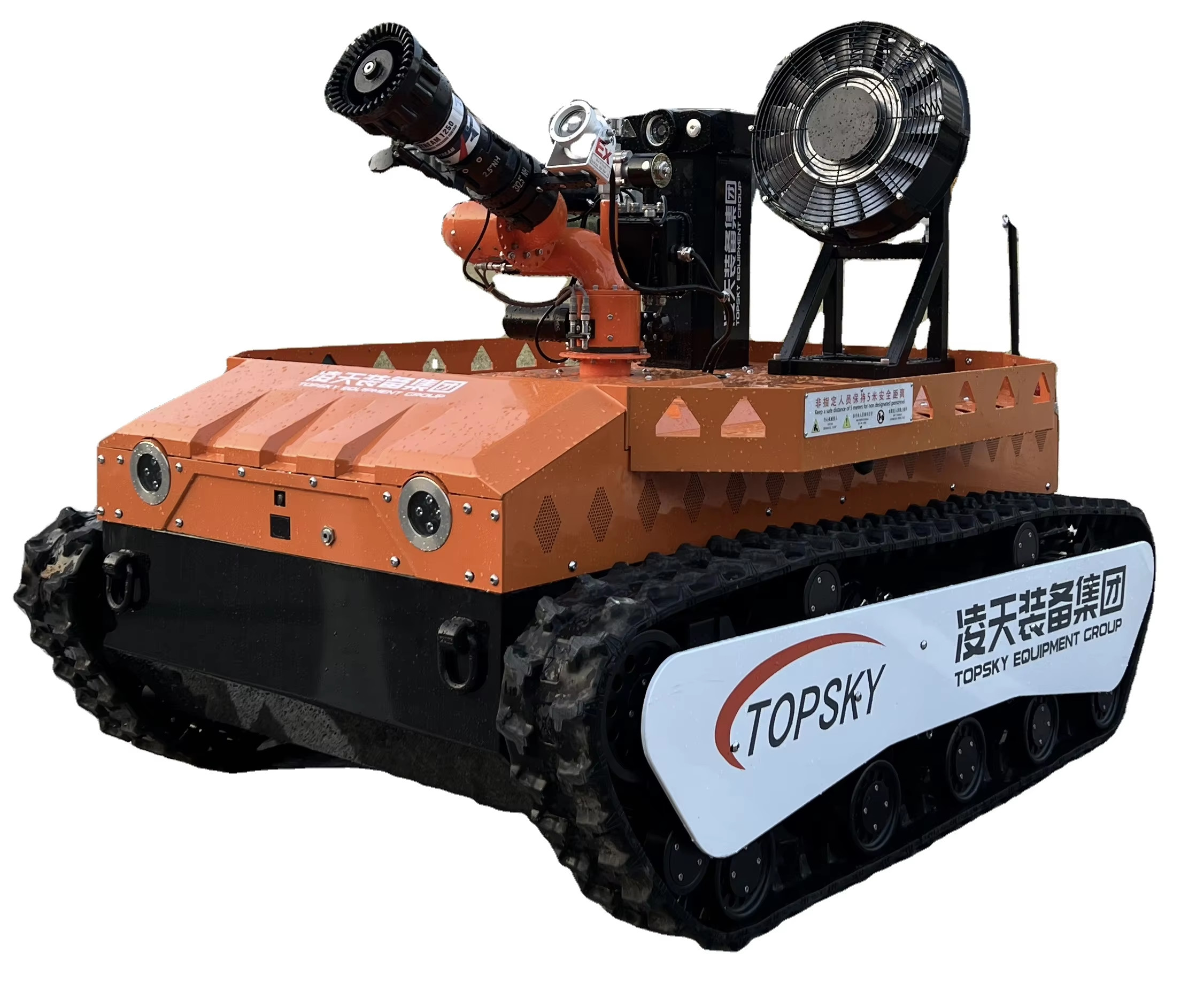

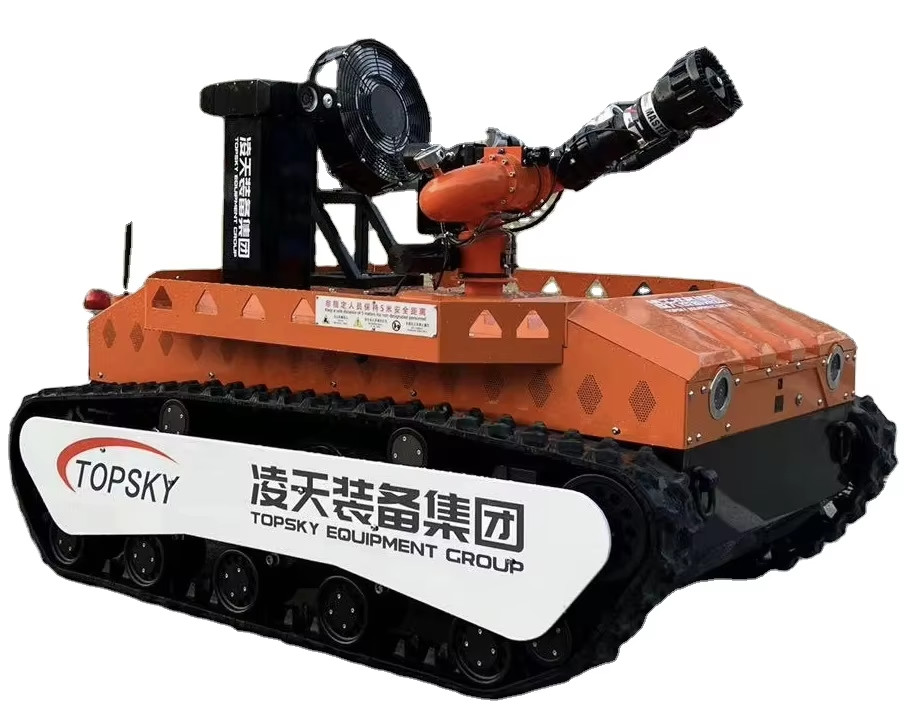

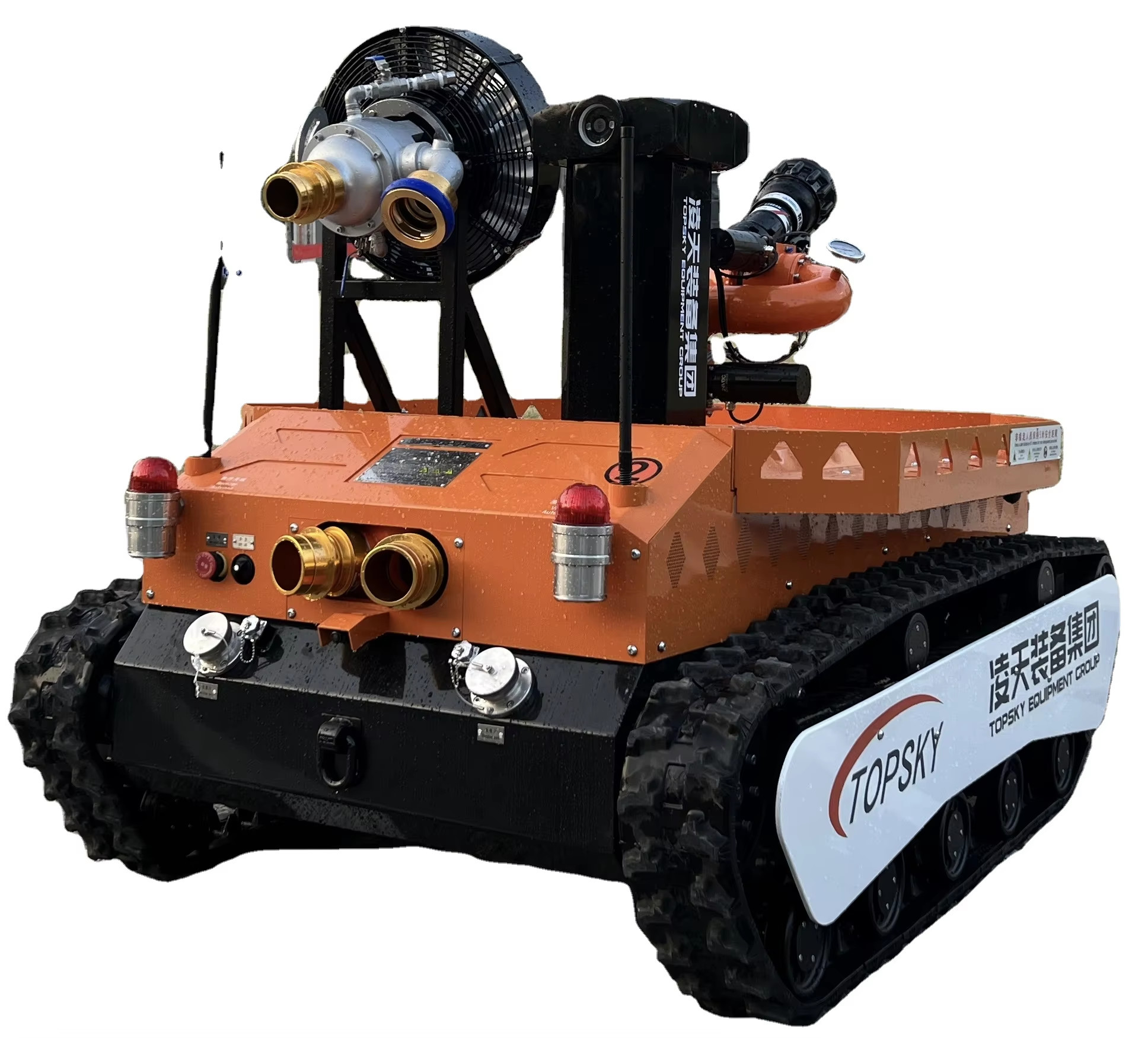

1.Naam:Explosiebestendige robot voor brandblussen en rookdetectie

2.Model: RXR-MC80BD

3.basisfunctie: wordt gebruikt voor het vervoer van meerdere apparaten of reddingsmiddelen en materialen;

4.De norm van de brandweerindustrie: "GA 892.1-2010 Fire Robots Part 1 General Technical Conditions" uitvoeren

5.In overeenstemming met GB3836 1-2010 "Explosieve atmosfeer, deel 2", moeten de explosiebestendige normen: GB3836.1 2010 "Explosieve atmosfeer, deel 1: apparatuur - algemene eisen" worden uitgevoerd.Verpakkingen beschermd door vlamwerende behuizingen", CB3836 2010 Nationale norm voor explosieve omgevingen Deel 4: Apparatuur met intrinsieke veiligheidsbescherming

6.Explosiebestendige vorm: Gehele machine: Exd[ib]IIBT4Gb, lithiumbatterijen: Ex d IIC T6 Gb

7.Beschermingsniveau: het beschermingsniveau van de robot is IP65 en het beschermingsniveau van het bovenste deel van de robot is IP67.

8.Vermogen: elektrische, drievoudige lithiumbatterie

9.Afmetingen: lengte 1800 mm * breedte 1310 mm * hoogte 1500 mm (exclusief universele verbindingen, zelf loskoppelbare verbindingen, antenne)

10.Draaiendadiameter: ≤ 2600 mm

11.Gewicht: ≤ 890 kg

12.Trekkracht: ≥ 6500N

13.Verplaatsing van het voertuig

14.Maximale snelheid in een rechte lijn: ≥ 2 m/s, afstandsbediende continu variabele transmissie

15.Standaard afwijking: ≤ 3%

16.Bremsafstand: ≤ 0,3 m

17.Klimvermogen: ≥ 83,9% (of 40 °)

18.Hoogte van het obstakel: 300 mm

19.Rolstabiliteitshoek: 40 graden

20.Waterdiepte: ≥ 500 mm

21.Tijd van het lopen: 2 uur

22.Betrouwbaarheid werktijd: door middel van 16 uur aanhoudende stabiliteit betrouwbaarheidstests

23.Afstand van afstandsbediening: 1100 m

24.Afstand van de videotransmissie: 1100 m

25.Laadcapaciteit: Laadcapaciteit: wordt geleverd met een laadframe, waarmee reddingsmiddelen kunnen worden vervoerd (zoals waterpijpen, gasmaskers, luchtrespiratoren onder positieve druk, brandwerende kleding,sloopgereedschappen, enz.) naar de ramplocatie; kan reddingsvoertuigen naar de reddingslocatie slepen; obstakels kunnen worden getrokken door de ring te slepen.

26.Panoramabewakingsfunctie: kan op afstand 360 gradenbeelden van het robotlichaam weergeven

27.houdingsweergavefunctie: detectie in realtime van de rolhoek en de rolhoek van de robot, waardoor de bedieners de status van de robot kunnen proberen te begrijpen,en het doorgeven van waarden aan de afstandsbediening voor de volgende correcte commando-operatie

28.Autonome obstakelvermijdingsfunctie: explosiebestendige obstakelvermijding LiDAR detecteert een afstand van 50 meter.Het kan met halve snelheid vooruitgaan.Als er een obstakel opduikt binnen een afstand van 2 meter, kan het automatisch stoppen met vooruitgaan.

29.Automatische koelfunctie met spuit: met een drielagig watergordijn met zelfkoelontwerp met spuit wordt het robotlichaam gespoten en afgekoeld tot een watergordijn dat de hele robot bedekt.De batterij van de robot, motor, besturingssysteem en belangrijkste componenten kunnen normaal werken in hoge temperatuuromgevingen; Gebruikers kunnen de temperatuurinstelling van het alarm aanpassen

30.Automatische energieopwekking en automatische onderdrukking van terugslagfunctie:De hoofdmotor van de robot maakt gebruik van de krachtgeneratie remmen om terugslag om te zetten in elektrische energie tijdens het sproeien van water en het blussen van brand;

31.Robotslagvertragend spoor (facultatief): brandbestrijdingsrobotsporen moeten gebruikmaken van vlamvertragend, antistatisch en hoogtemperatuurbestendige rubber; het binnenste van het spoor is een metalen skelet;Uitgerust met een ontwerp voor de bescherming tegen ontsporing;

32.Waterdichte riem knoopfunctie (optioneel): Met een dubbele universele structuur kan het 360 graden draaien om te voorkomen dat de waterriem knoopt

33.Automatische loskoppelingsfunctie van de waterpijp (optioneel): de afstandsbediening realiseert automatische loskoppeling van de waterpijp, waardoor de robot na voltooiing van de taak licht kan teruggeven

34.Besturingsterminal: Handheld geïntegreerd afstandsbedieningsterminal met afbeeldingen en nummers

1. Vuurkanon: explosiebestendige binnenlandse vuurkanon/geïmporteerde vuurkanon

2- brandblusmiddel: water of schuim

3Materiaal: kanonkarosserie - roestvrij staal, kanonkop - aluminium legering harde oxidatie

4Werkdruk (Mpa): 1.2

5- Sproeimodus: gelijkstroom en atomisatie, continu verstelbaar

6Water/schuimstroom: 80L/s water, 65L/s schuim

7. Bereik (m): ≥ 85

8Rotatiehoek: horizontaal -90°~90°, verticaal 0°~90°

9Maximale sproeihoek: 120 °

10. Follow-up camera: uitgerust met waterkanonnen follow-up camera, camera resolutie 1080P

11. schuimmonitorbuis: de schuimbuis kan worden vervangen door snelle inzet. De brandwatermonitor kan water, schuim en gemengde vloeistof sproeien, zodat één monitor voor meerdere doeleinden kan worden gebruikt,en kan schakelen tussen DC- en sproeimodi

3.4 Robot-verkenningssysteem:
