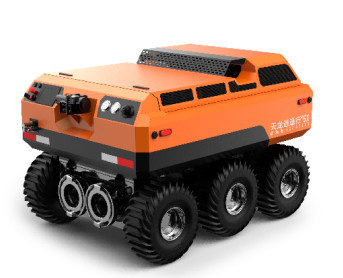

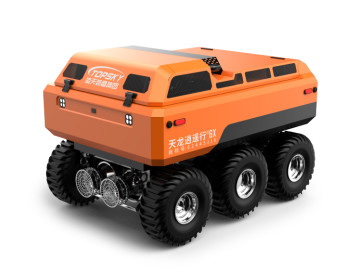

De RXR - Q200L Flood - drainage and Demolition Integrated Robot wordt aangedreven door een benzinemotor en aangedreven door een hydraulisch systeem.Het kan worden bediend via draadloze afstandsbediening / bedrade besturing / voertuig - lichaam besturingDeze geïntegreerde robot is toepasbaar voor de redding van overstromingen in omgevingen zoals stedelijke garages, metrostations, tunnels, rioolputten en smalle stedelijke wegen.Wanneer er in een stad een overstroming plaatsvindt, die ernstige waterophopingen veroorzaken in ondergrondse garages, metro's, tunnels, enz., kan de geïntegreerde robot voor overstroming-afvoer en sloop snel overstromingsafvoer redden.Dit product heeft functies zoals drainage, audio-video-verkenning, detectie van waterlekkages en verkenning van de omgeving in rampgebieden.Het bijbehorende slangrolvoertuig van dit product kan tegelijkertijd 2 rollen van DN200-slangen met een grote doorsnede opwikkelenDe waterpomp die op de robot is uitgerust, heeft grote doorsnede poorten voor het loslaten van afvalwater, het loslaten van water en het onderhoud.
|
- Start met afstandsbediening: De afstandsbedieningsknoppen kunnen, zonder dat ze door andere voorwerpen worden belemmerd, redelijkerwijs de stroom aanpassen en de doorstroming vrij beheersen om aan de werkelijke behoeften op het terrein te voldoen.
- Amfibieus chassis:Het heeft een 6×6 wielchassis, is hydraulisch aangedreven, is uitgerust met vacuümbanden,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,Het is amfibieus en kan op alle terreinen reizen.
- Diverse functies en brede toepassingsscenario's:
- Watervoorziening: Het kan water leveren aan brandweerwagens en kan ook worden gebruikt als een waterinlaatmodule voor watervoorziening op afstand.met een grote doorstroming en een snelle watertoevoer.
- Overstromingsdrenage: Het heeft een grote drenage-stroom (720T/H), een lange drenage-afstand, is gemakkelijk te bedienen en kan snel worden ingezet.
- Sterke aanpassingsvermogen: Het heeft weinig eisen aan de waterkwaliteit, kan afvalwater en modder afvoeren en kan door deeltjes van 25 mm gaan.
- Uitgerust met een elektrisch grootdiameter slangrolvoertuig:De watervoorziening en -afvoerrobot is uitgerust met een grootdiameter slangrol en -afvoervoertuig.Het heeft een elektrisch snel legsysteem.Het oplossing van het ongemak van handmatig het leggen van slang en het ophalen, waardoor de redding tijd te besparen.
- Remote relais: Als de afstand van de watervoorziening te lang is, kan een watervoorziening en drainage robot worden gebruikt voor een tussenliggende energieverhoging.
- Waterlekkalarm (optioneel): Het lekkalarm controleert de leksituatie van het watergebied waar de robot zich bevindt in real-time en geeft een alarmrespons.
- Voorgeschreven hydraulische interface: kan extern worden aangesloten op sloopgereedschappen zoals een hydraulische cirkelzaag.
- Toegang tot het robot-netwerkplatform in de cloud (optioneel) Real-time statusinformatie zoals de positie van de robot, het batterijniveau, audio, video,De informatie over de opsporing van gas- en milieuverontreinigingen kan via 4G/5G-netwerken naar de cloud worden verzonden., en kan op de achtergrond worden bekeken op pc's en mobiele apparaten.
- Configuratie van een uitgebreide waterreddingsbewakingsinrichting (facultatief)
|
|
3Hoofdtechnische indicatoren
3.1 Robot als geheel
- Gereserveerde hydraulische uitgangsinterface
- Aandrijving: hydraulische aandrijving
- Gebruikt amfibische vacuümbanden
- De afstandsbediening is voorzien van een alarmmemorandum voor het vloeistofniveau van de brandstoftank.
- Een afstandsbediende opheffende waterinlaat die kan worden gebruikt voor de afvoer van water van laag water.
- Maximaal afvoervolume: ≥ 207,3 L/s
- Algemene afmetingen: ≤ lengte 2150 * breedte 1430 * hoogte 1330 mm
- Totaal gewicht: ≤ 795,9 kg
- Trekkracht: ≥ 4900N
- Draagvermogen: ≥ 350 kg
- Reissnelheid: ≥ 5 km/h
- Chassisvorm: 6 X 6 aandrijfsmodus, hydraulisch vacuüm - bandenchassis
- Motorvermogen: ≥ 40 pk
- Minimale bodemvrijheid: ≥ 155 mm
- Hindernis-oversteekhoogte: ≥307 mm
- Breedte van de greppel: ≥ 653 mm
- Vervaardiging van voertuigen met een snelheid van meer dan 50 km/h
- Klimhoek: ≥ 35°
- Zijdelingse kantelhoek: ≥32°
- Draaiingsradius: 1200 mm
- Afstand van afstandsbediening: ≥1031m
- Lifthoogte: ≥ 7 m
- Wateropname diepte: ≤157 mm
- Continu werktijd van de robot met een volle brandstoftank: ≥ 8 uur
- Waterkwaliteitsvereisten:
- Het kan vloeistof met onzuiverheden met een maximale vaste deeltjesdiameter van 25 mm zuigen en uitstoten.het kan vloeistof met onzuiverheden met een maximale vaste deeltjesdiameter van 3 mm zuigen en uitstoten.
- Voorwaarde voor de stroomsnelheid: onder de voorwaarde van een zuigdiepte van 0 meter bedraagt het drainagevolume meer dan 200 L/s; de maximale drainageafstand is 500 m.
- Pijpdiameter: voorzien van DN200mm dubbele waterinlaat; DN200mm dubbele wateruitlaat
3.2 Pompen voor hoge doorstroming van de robot (2 eenheden, elk met de volgende parameters)
- Gewicht: 27 kg
- Werkdruk: 13,8Mpa
- Inlaathydraulische doorstroming: 30 - 40 L/min
- Drainagevolume: 360 m3/h
- Diameter: DN200
- Olie-pijpverbinding: 3/4 inch plat - snel gezicht - connector
3.3 Hydraulisch systeem van de robot
- Motor: vermogen 40 pk @ 3600 tpm, cilinderinhoud 993cc
- Hoofdpomp: Verplaatsing 11,5 ml + 11,5 ml; nominale druk 250 bar + 250 bar, nominale snelheid 4000 tpm
- Stelseldruk: 140 bar
- Systeem en besturingsmodus: halfgesloten kwantitatief hydraulisch systeem, bediend door een elektrische aan-uit-besturingsklep + elektrische proportioneel-besturingsklep
- Verplaatsingsaandrijving: aantal aandrijvingen 6; nominale verplaatsing 475 mL/uur, continue snelheid 160 r/min, continue maximaal koppel 1085 NM, nominale werkdruk 175 bar; maximale invoerstroom 75 L/min;
3.4 Audio-video-sensing van de robot (facultatief)
- Aantal en configuratie van de camera's: Het videosystem bestaat uit 4 vaste hoogdefinitie infraroodcamera's op het lichaam.
- Cameraverlichting: De camera's op het lichaam kunnen duidelijke beelden leveren bij een lage verlichting van 0,001 LUX, met dynamische anti-schok.De camera's moeten de situatie op het terrein bij nulverlichting effectief en duidelijk kunnen vastleggen en weergeven op het lcd-scherm van de bedieningsterminal..
- Camera pixel: miljoen - beeld in hoge definitie, resolutie 1080P, breedhoek 60°
- Beschermingsniveau van de camera: IP68
3.5 Configuratieparameters van de afstandsbedieningsterminal
- Werktemperatuur: - 20~70°C
- Schelpmateriaal: hoogsterk ingenieursplastic
- Karosseriegrootte: 260 mm * 160 mm * 100 mm
- Beschermingsniveau: IP69, anti-val, anti-druk, waterdicht
- Werktijd: ≥ 8 uur
- Reisbeheersingsfunctie: Door middel van 2 industriële joysticks met een enkele as kan de robot flexibel worden bediend voor vooruit, achteruit, links en rechts draaien.
- Hulpmiddel: schouderband voor de handheld afstandsbediening
- Een industriële computer is ingebed in het voertuig en kan acties uitvoeren zoals waterpompen, tractie en verlichting.en kan ook fout informatie zoals olie druk vragen, vloeistofniveau en batterijniveau.
- Draadloze afstandsbediening: Uitgerust met een draadloze afstandsbediening voor noodgebruik wanneer het draadloze signaal wordt verstoord in een sterke magnetische omgeving voor de mobiele robot.
3.6 Internetfunctie (facultatief)
- GPS-functie: GPS-positionering, en de baan kan worden opgevraagd.
- Systemen voor cloudbeheer van brandbestrijdingsapparatuur in noodgevallen (facultatief):
- De apparatuur kan worden aangesloten op het apparatuurwolkbeheerplatform voor afstandsbewaking:Het apparatuurwolkbeheerplatform kan apparatuurinformatie op afstand monitoren,gas- en video-informatie, statistische analyses uitvoeren, automatisch de geldigheidsduur van de apparatuur controleren, automatisch herinneringen aan vervallen apparatuurinformatiestatistieken,en een uitgebreid beheer en toepassing uitvoeren om de tijdigheid van de apparatuur te waarborgen.
- De apparatuur kan worden aangesloten op het apparatuur-cloudbeheerplatform voor visualisatie: het heeft functies zoals apparatuurvisualisatie op een groot scherm, grafische analyse,gegevens - schommelingsgrafiekHet kan de gegevenstrend analyseren en helpen bij het nemen van beslissingen in real-time.meerdere afbeeldingen weergeven, de gemeenschappelijke tentoonstelling van verschillende producten aan te vullen en aan de bijzondere behoeften te voldoen.
- Het cloudbeheerplatform voor apparatuur ondersteunt een one-click upgrade van de apparatuur op afstand.
- De apparatuur kan worden aangesloten op de PC en APP-eindjes van het apparatuurcloudbeheerplatform voor weergave en de gegevens worden automatisch in real-time gesynchroniseerd.
- De apparatuur kan worden aangesloten op het cloud-beheerplatform voor apparatuur: via een smartphone, tablet of andere terminals, basisinformatie zoals naam, datum, contactpersoon, model,ParametersDe statistieken van de verschillende gegevens zoals het aantal gebruikten, het aantal uitgaven, het aantal leningen, het aantal reparaties, het aantalen het aantal geslote kan worden uitgevoerd, en de apparatuur kan online in real-time statistisch worden geanalyseerd.
- Door middel van het cloud-beheerplatform voor apparatuur kunnen de operaties en zoekopdrachten van historische informatie, zoals toevoeging, wijziging, verwijdering, lening, uitgifte, registratie, fout, reparatie,en het schrappen van de apparatuur kan worden uitgevoerd.
- Door middel van het cloud-beheerplatform voor apparatuur kan de terminal de gebruikssituatie van apparatuur van eenheden op verschillende niveaus vragen en kan deze worden ingezet en gebouwd op meerdere niveaus, regio's,en provinciesDe dynamische verzending en monitoring van de apparatuur kan in real-time worden uitgevoerd.
3.7 Alomvattende waterreddingsbewakingsinrichting (facultatief)
- Video-overdracht: tweerichtings-stemoproep, 2.4 GHz draadloze chip Wi-Fi-verbinding, mobiele APP, 1080P ultra-klare beeldkwaliteit, snapshot opname, back-up opslag
- Intercom en geluidsversterking: tweerichtingsoproepfunctie, oproepafstand ≥ 3000 meter
- Geluidsversterkingsfunctie: Geluidsversterkingsafstand ≥ 500 meter
- Netwerktransmissie: GPS + Beidou + WIFI + LBS-positionering; positioneringsfout ≤3 meter
- Verlichtingssysteem: geen lichtverlies, ruim bestralingsgebied, goed gevoel van wegsplatforming, laag energieverbruik
- Volume: 175x132x60 mm
- Gewicht: 1,27 kg
- Werktijd: 8 uur
3.8 Elektrisch voertuig met slangrol met grote diameter
Kenmerken: Vermogen voor het snel leggen en terughalen van slangenAlgemene afmetingen: lengte * breedte * hoogte: 1780 * 1100 * 1360 mmKurfgewicht: 315 kg (exclusief slangen)32AhTotaal aanleg en terugwinning van slangen: 150 meter Kan tegelijkertijd 2 rollen van slangen met grote doorsnede windenLagen / wikkelen snelheid: 0,5m/sReizing snelheid: 10km/hDe wonden slangen kunnen volledig worden gedemonteerd (optioneel)
|
