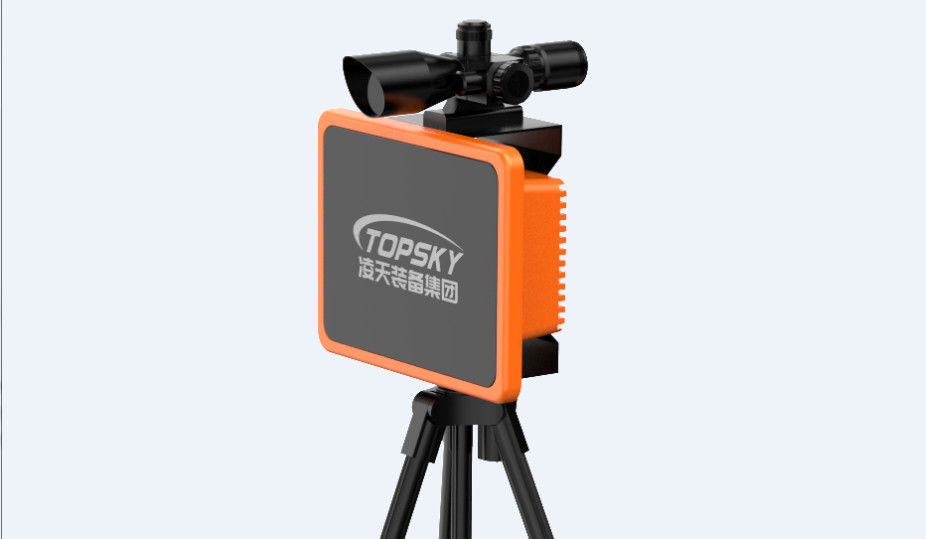

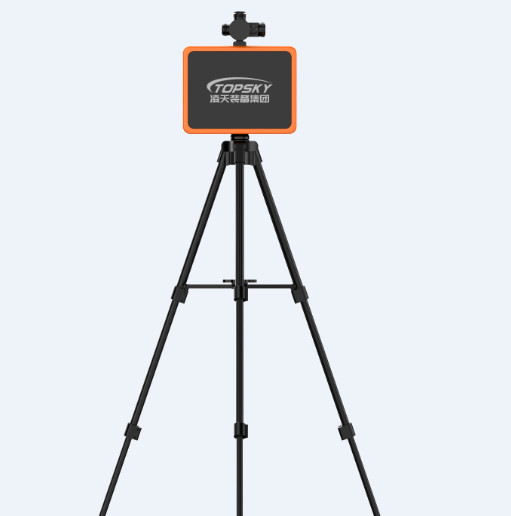

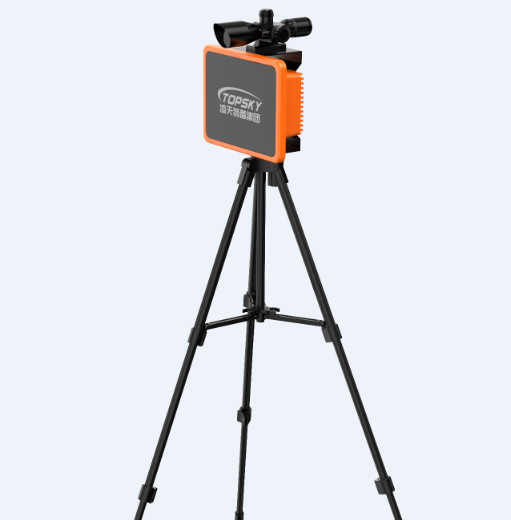

PSR-400L Gebouwvervorming Verplaatsing Monitoring Radar

De PSR-400L radar voor het monitoren van de verplaatsing van gebouwde vervorming is gebaseerd op microgolf-afstandsonderzoek en faseinterferentietechnologie, waarmee de verplaatsing op afstand en zonder contact kan worden gemeten.afbuiging, en natuurlijke frequentie van hoge gebouwen Continu monitoring van indicatoren zoals impact, met de voordelen van snelle mobiele inzet, sub millimeter niveau vervorming monitoring nauwkeurigheid,niet-contact, niet beïnvloed door rook, stof en vuur, hoge gegevensupdate snelheid, mogelijkheid om het hele gebouw te monitoren en multi-machine samenwerking.Het wordt niet beïnvloed door klimaatvoorwaarden zoals regen., sneeuw, mist en weinig licht, zoals laat in de nacht, waardoor vroegtijdige waarschuwing en alarm in realtime kan worden gegeven voor een mogelijke instorting van een gebouw of ernstige structurele schade,effectief de veiligheid van reddingspersoneel te waarborgen

● Open mijnen, aardverschuivingen/kollapsen, noodhulp, waterbeschermingsdammen, stadsondergang

●Metro, grote bruggen, hoge gebouwen, windturbinetorens, spoorlijnen

1. ★ Ultra lange afstand en breed bereik detectie

400 meter verwijderd, en de nauwkeurigheid van het monitoren wordt niet beïnvloed door de afstand

2. ★ Ultra hoge vervorming monitoring

Tot 0,1 mm submillimeter nauwkeurigheid, fijne monitoring van vroege subtiele vervormingen, snellere en nauwkeurigere waarschuwing

3. ★ Ultra hoge afbuiging detectie

Ultrahoge precisie van 0,05 mm

4. ★ De hele dag, bij alle weersomstandigheden, volledig geautomatiseerde detectie

Kan 24/7 detecteren, volledig geautomatiseerd.

5. ★ Meerdere signaaluitgangen

485 signaaluitgang, gebruikers kunnen draadloos verzenden via 4G IoT-modules, waardoor het handig is om verbinding te maken met gebruikerswolkplatformen

6. ★ Synchrone meting met meerdere doelen

Eén apparaat kan meerdere doelen tegelijkertijd synchroon meten.

4.1 Hostparameters:

• Metode van meting: meting zonder contact
• ★ Maximale bewakingsafstand: ≥ 400 m
• ★ nauwkeurigheid van deformatiebewaking: ≤ 0,1 mm submillimeterniveau
• Frequentie van gegevensopname: 10Hz/20Hz/50Hz/100Hz/200Hz, instelbaar in meerdere niveaus
• Monitoringbereik: ≥ 30 °
• Elektrische regelafstandregelingskant: ≥ ± 45 °
• Genauigheid van de detectie van afbuiging: ± 0,05 mm
• Monitoringsomstandigheden: 24 uur per dag, volledig automatische detectie
• Aantal meetpunten: ≤ 5
• Gegevensinterface: RS485 en draadloze transmissie
• Camera: 1 camera met hoge resolutie
• Verplichting tot stroomvoorziening: DC 12V
• Energieverbruik van de hele machine: ≤ 20 W
• Beschermingsniveau: IP66;
• Werktemperatuur: -30 °C -60 °C;
• Gewicht van de apparatuur: ≤ 5 kg

4.2 Softwareparameters:

• De lokale kant voert rechtstreeks gegevensopname en verwerking van vervorming uit, waarbij de geautomatiseerde verwerking van radar-echobeelden, interferentieverwerking en kleine vervormingsinversie wordt voltooid
• Uitgerust met de tijdfunctie van het satellietnavigatiesysteem Beidou op atoomklokniveau, met een frequentie-nauwkeurigheid van meer dan ± 0,5 ppm (metingsresultaten van 24 uur)
• Radar systeem geïntegreerde camera voor de bewaking van de scène, zonder blootgestelde verbindingslijn tussen de camera en het radar systeem.De videobewakingsfunctie is geïntegreerd met de radarcontrolesysteeminterface., waardoor beelden van de scène kunnen worden vastgelegd via de interface van het besturingssysteem van het radarsysteem
• Multi-point verplaatsingsbewakingsfunctie: het apparaat ondersteunt het tegelijkertijd instellen van meerdere monitoringpunten op de bovenste computersoftware-interface om de verplaatsingswijzigingen te controleren
• Monitoringsresultaten weergeven: het apparaat ondersteunt het in realtime weergeven van monitoringsresultaten op de bovenste computersoftware-interface;Ondersteunt real-time weergave van dynamische afbuigingskurven van elk monitoringspunt op de bovenste computersoftware-interface
• Functie voor het instellen van de monitorafstand: het apparaat ondersteunt het instellen van de monitorafstand van het naaste eind en de afstand van het verre eind op de bovenste computersoftware-interface
• Monitoring point management functie: het apparaat ondersteunt het toevoegen, selecteren en verwijderen van monitoringpunten op de bovenste computersoftware-interface
• Alarmfunctie: het heeft een geluids- en lichtalarmfunctie.de geluids- en lichtwaarschuwingsinrichting van de apparatuur moet onmiddellijk een alarmbericht uitzenden;.
