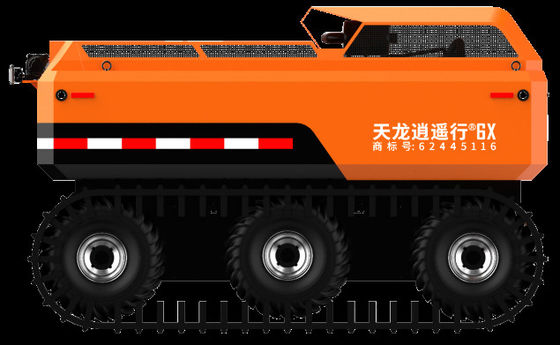

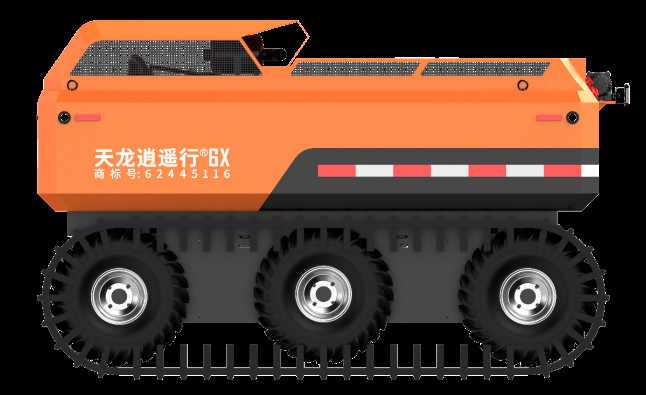

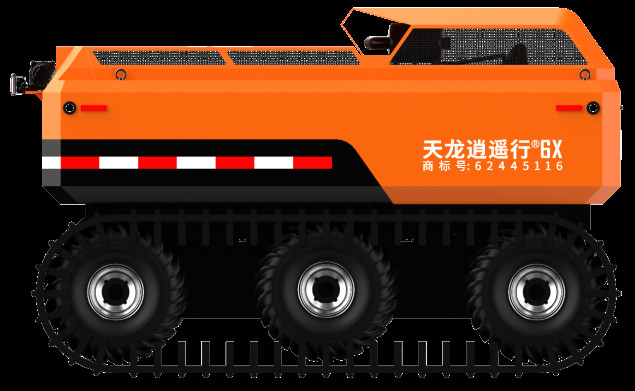

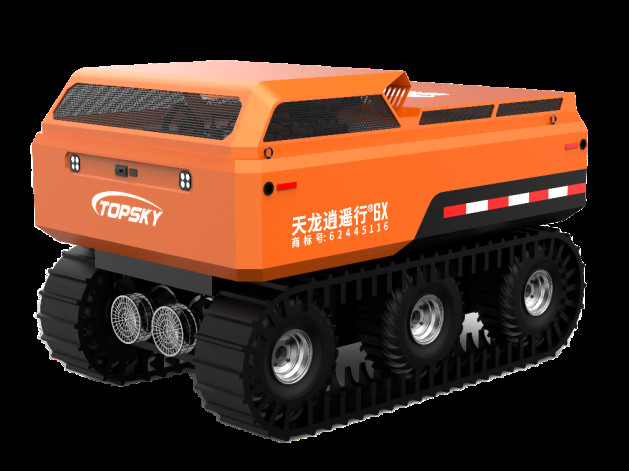

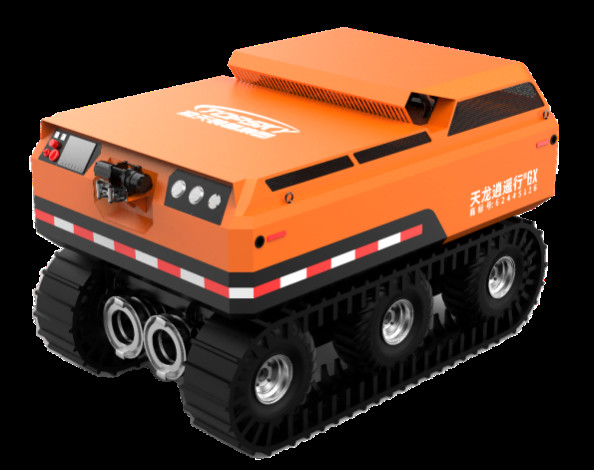

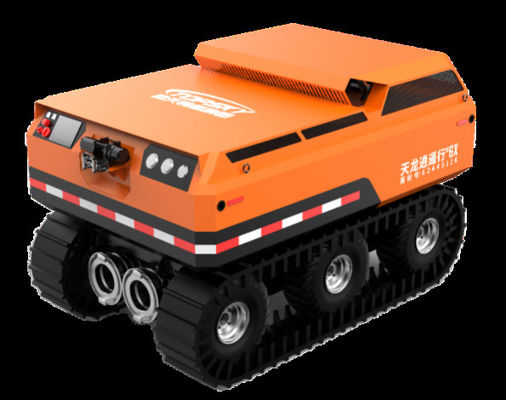

RXR-Q280D Wheel Track Integrated Drainage And Demolition Robot

Productomschrijving

Dit product heeft de functies van drainage, audio- en videoreconnaissance, waterlekken in rampgebieden, enz.Het spoor kan snel worden samengesteld en gedemonteerd om aan verschillende gebruiksomgevingen en wegomstandigheden te voldoenDe met dit product uitgeruste slangwagen kan tegelijkertijd 2 rollen DN200 grote diameter slang verzamelen.De waterpomp uitgerust met de robot heeft grote diameter poort instelling zoals rioolontlading, waterontlading en onderhoud.

• Toepassingsgebied

• Vloeistofafvoer en reddingswerkzaamheden in stedelijke garages
• Vloeistofontlading en reddingswerkzaamheden bij metrostations
• Tunnel- en rioolwatervoorziening en -redding
• Drainage van smalle stedelijke wegen
• Risicobeheer voor reservoirs
• als waterinlaatmodule voor watervoorziening op afstand

• Productkenmerken

• ★Fernstuur:

Kan de motorvermogen op afstand aanpassen en de doorstroming regelen om aan de werkelijke behoeften van de site te voldoen.

• ★Amfibisch chassis:

Gebruik van (6 × 6) wiel + spoor chassis, hydraulische aandrijving, amfibie en terrein

3,★Diverse functies en brede toepassingsscenario's:

1 Watervoorziening: Het kan water leveren aan brandweerwagen of dienen als een afgelegen watervoorziening module, geen behoefte aan een waterinlaatplatform, en kan zelf worden gelanceerd; Grote doorstroming en snelle watervoorziening snelheid;

2 Afvoer: grote afvoer (900 T/h), lange afstand, gemakkelijk te bedienen en snel in plaats te plaatsen;

3 Sterke aanpassingsvermogen: lage eisen aan de waterkwaliteit, mogelijkheid om afvalwater en modder af te voeren;

4,★ Afstandsrelais:

Als de watervoorziening afstand is te lang, kan het worden voortgezet in het midden door een andere robot

5,★Zelfvermijding:Lidar-afstandsmeter kan de afstand die de robot moet afleggen om obstakels te vermijden, aanpassen

6,★Hydraulische interface voor reserve:

Uitgerust met een UHV-module met meerdere kanalen, kan extern worden aangesloten met hydraulische schijfwagen en andere ontmantelingsinstrumenten.

• Technische parameter

4.1Robotmachine:

• Gereserveerde hydraulische uitgangsinterface: kan worden aangesloten op de reddings- en demontage-instrumenten
• De aandrijflijn heeft de hydraulische aandrijving
• Dubbele pompontwerp, maximale verplaatsing: 900m3 / h
• Gebruik van amfibische vacuümband + snelle demontage en montagebaan
• Fysieke afmetingen (mm): ≤ 2330*1600*1500
• Gewicht (kg): ≤ 1310 (inclusief brandstof)
• Het kan een afstandsbediening zijn, met brandstoftankniveau, olie temperatuur en onderdompeling lichaam alarm
• Afstandsbediening opheffing zuigpoort, kan worden gebruikt voor laag water afvoer
• ★ Chassisvorm: 6 x 6 aandrijflijn, Hydraulische vacuümband + snelle demontage van spoorchassis
• Waterkwaliteitsvereisten: de absorberende ontlading bevat de maximale vaste deeltjesdiameter van 25 mm van de onzuiverheid vloeistof.absorberende ontlading bevat een maximale vaste deeltjesdiameter van 30 mm, onzuiverheid vloeistof
• Pijpdiameter: voorzien van een dubbele waterinlaat van DN200 mm; een dubbele wateruitlaat van DN200 mm
• ★ Vier elektrische drainagepompen zijn in het lichaam ingesteld, die het water in het lichaam automatisch kunnen detecteren en ontlasten elektrische terugspoeling brandslang intrekking en loslaten voertuig
• Ondersteunende elektrische slang met een grote diameter: uitgerust met een slang van DN200 mm met een totale lengte van 150 m, kan 2 rollen DN200-slang tegelijkertijd intrekken.

4.2Robot met grote doorstromingspomp(2 sets, elk met de volgende parameters):

1 Verplaatsing: 450 m³/h

2 Inlaat- en uitlaat: 200 mm diameter

3 Hoogte: 12 m

4.3Robot-hydraulisch systeem:

1Systemen en besturingsmodus: halfgesloten kwantitatief hydraulisch systeem, elektrische bedieningsschakelaar + elektrische bedienings proportioneel bedieningssysteem

2. wandel aandrijving: 6 aandrijvingen; nominale werkdruk: 175 bar

4.3Parameters van de terminalconfiguratie van de afstandsbediening:

1 Werktemperatuur: -20~70°C

2 Shellmateriaal: hoogsterke technische kunststoffen

3 Beschermingsgraad: IP69 tegen vallen, tegen druk, waterdicht

4 Werktijd: ≥ 8 uur

5 Loopbesturingsfunctie: via twee enkelassige industriële rocker, realiseer de robot voorwaarts, achterwaarts, links en rechts draaien flexibele werking

6 Hulpmiddel: handbediende schouderband voor de afstandsbediening

7 De robotcontroller: de robot die is ingebed in een industriële besturingscomputer, kan de pomp-, trekkracht-, licht- en andere acties bedienen, maar kan ook de oliedruk, het vloeistofniveau, het watergehalte, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, de temperatuur, deinformatie over elektriciteit en andere storingen

8 Bedraad besturing: voorzien van bedraad besturing, noodgebruik in een sterke magnetische omgeving

4.4Eelektrische slangwikkeltruck met grote diameter:

1 Realiseer het snelle leggen en intrekken van brandslang met motor

2 Totaal waterband: 150 m

3 Twee brandslangen met een grote diameter kunnen tegelijkertijd worden opgehaald

4 Snelheid van het leggen/omdraaien: 0,5 m/s

4.5Trekkingswinch:

1 Rijmodus: elektrische aandrijving

2 Trekkracht: ≥ 4000 lb

Functie: slepen van vastzittende voertuigen, uitrusting, maar ook gebruikt voor zelfreddingstractie

• Productconfiguratie

• 1 set geïntegreerde robot voor het afvoeren en afbreken (wielband)
• 1 stuks draagbare afstandsbediening
• 1 stuks afstandsbediening met bedraad
• 1 set robotoplader
• 1 set oplader voor afstandsbediening
• 1 set elektrisch voertuig voor het terugtrekken en loslaten van een brandslang
• 1 stuks back-upbatterij voor afstandsbediening
• 1 set batterijoplader met afstandsbediening
